Die Hinterradaufhängung und -führung wird beim Bike durch die Hinterradschwinge realisiert. Sie ist drehbar am Rahmen gelagert und spielt eine zentrale Rolle für Fahrstabilität, Federung und Kontrolle. Sie verbindet ferner das Hinterrad mit dem Rahmen des Motorrads, gleicht zusammen mit dem Federbein Straßenunebenheiten aus und sorgt für geschmeidiges Fahrverhalten und optimale Traktion.
Die Hauptfunktionen des Duos Hinterradschwinge und Federbein bestehen darin, die Bewegungen des Hinterrads unabhängig von denen des Rahmens zu ermöglichen, damit sich die Maschine den unterschiedlichen Fahrbahnbedingungen beim Beschleunigen, Bremsen oder in Kurven anpassen kann und ideale Ergebnisse beim Zusammenspiel von Komfort, Stabilität und Kontrolle erreicht. Schwinge und Federbein absorbieren Stöße und Unebenheiten und minimieren Vibrationen und Erschütterungen. Dadurch erhöht sich der Fahrkomfort und die Haftung der Reifen auf der Straße (= verbesserte Fahrstabilität).
Thema ungefederte Masse
In der Werkstatt-Diskussion fällt oft der Begriff ‘ ungefederte Massen‘. Die Schwinge gehört dazu. Je leichter sie ist (z. B. aus Aluminium statt Stahl), desto schneller kann das Federbein auf Bodenwellen reagieren. Das Rad verliert seltener den Kontakt zum Asphalt – mehr Grip, mehr Sicherheit, mehr Speed.
Bauformen Hinterradschwinge
Die übliche Bauform ist eine Zweiarmschwinge mit Radaufnahmen an jeder Seite, während bei den aufwändiger konstruierten Einarmschwingen nur ein Radaufnahmearm zum Einsatz kommt. Letztere sind leichter, steifer und erlauben einen schnelleren Radaus- und -einbau.
Neben direkt gefederten Hinterradführungen existieren auch indirekte, über Umlenkhebel gefederte. Zur Hinterradführung gehören neben Schwinge und Federung die Bremsmomentabstützung sowie Radlager, Radachse und verschiedentlich auch die Bremssattelaufnahme.
Die Wahl des Bautyps hängt von verschiedenen Faktoren ab, darunter Motorradtyp, Fahrweise, Gewicht, gewünschte Performance und den technologischen Fortschritten, die zu immer ausgefeilteren Schwingendesigns mit stetig präziseren Fahrwerksabstimmungen und optimalen Leistungswerten geführt haben.
Schlag weiter nach:
Wörbung
Willst du tiefer ins Fahrwerk eintauchen? Im gÖrage-Schrauberbuch findest du Anleitungen zur Fahrwerks-Diagnose und -optimierung. Inkl. Troubleshooter.
Gebloggt!
Workshops

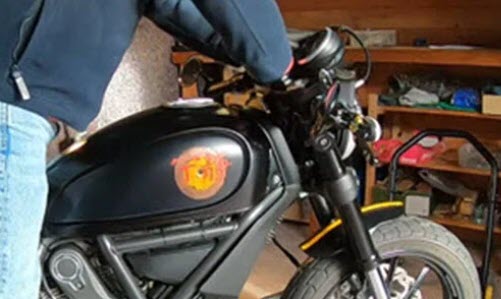

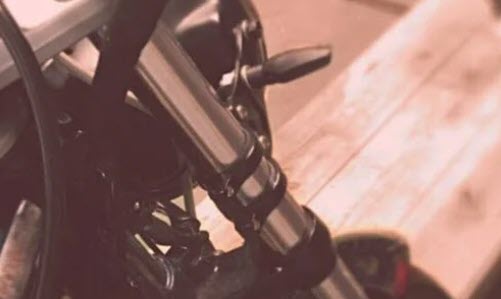

Verspannte Motorradgabel ausrichten …
DIY-Hebebühne ohne Schweißgerät!

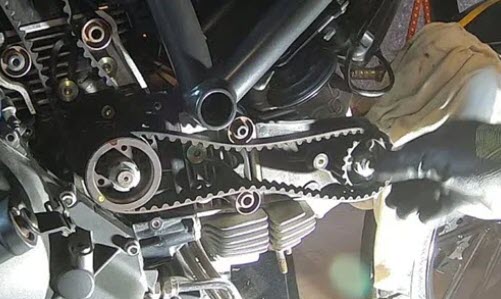

Zahnriemenwechsel Ducati Scrambler.
Werbung
Pro-Link & Umlenkung
Bei vielen modernen Motorrädern ist das Federbein nicht direkt zwischen Rahmen und Schwinge geschraubt, sondern über ein Hebelsystem – meist bekannt unter Hondas Markenname Pro-Link (bei anderen Herstellern auch Unit-Trak, Monocross oder einfach Progressive Umlenkung genannt).
Wie es arbeitet:
Anstatt dass das Federbein 1:1 den Weg der Schwinge mitgeht, wird die Kraft über eine Umlenkwippe (Knochen) geleitet. Das Ziel ist eine progressive Kennlinie:
- Am Anfang des Federwegs spricht das System sehr sensibel auf kleine Unebenheiten an (komfortabel).
- Je tiefer die Schwinge einfedert, desto mehr verändert sich die Hebelübersetzung. Das Federbein wird ‘härter’, um ein Durchschlagen bei harten Stößen oder bei voller Beladung zu verhindern.
Der Nachteil: Mehr Teile bringen mehr Aufwand zur Wartung mit. Ein Pro-Link-System besteht aus mehreren Nadel- oder Gleitlagern, die meist sehr tief im ‘Dreckbeschuss’ des Hinterrads sitzen und entsprechend schnell in Mitleidenschaft gezogen werden. Gute Pflege (einmal im Jahr säubern und neu fetten) hilft, den Austausch in die Länge zu ziehen, fällig wird er aber auf jeden Fall.
Diagnose Schwingenlager
Die Schwinge muss führen, nicht aber eiern oder sonstwie ungenau werden. Ursachen sind dann in aller Regel defekte Schwingenlager, bspw. durch Rost oder Verschleiß. Im Prinzip auch eine tückische Angelegenheit, weil der Prozess schleichend verläuft und erste negative Auswirkungen auf das Fahrverhalten unbewusst vom Fahrer ausgeglichen werden.
Viele ältere Motorräder und Offroader besitzen noch Schmiernippel an der Schwingenlagerung. Wer hier einmal im Jahr frisches Fett reindrückt, spart sich den teuren Lagertausch. Bei modernen Bikes sind die Lager oft ‚lebenslang‘ gefettet – was übersetzt bedeutet: “Hält, bis es kaputt ist.”

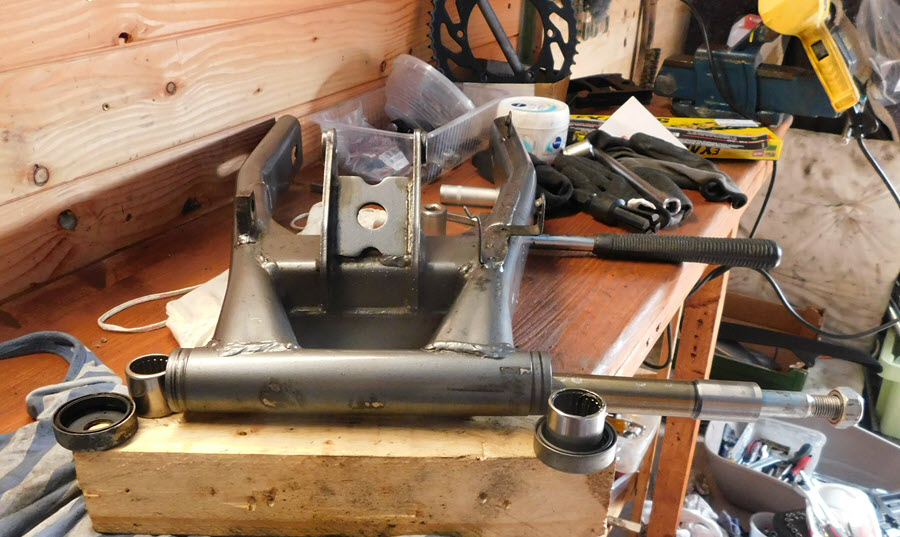

Wenn du die Schwinge ausbaust (z.B. für einen Kettenwechsel ohne Schloss), nutze die Chance und fette Lager, Achsrohr und Zuganker mit hochwertigem Lagerfett ein.
Der Stand-Test: Bock dein Bike so auf, dass das Hinterrad frei ist. Pack die Schwinge am Ende (nahe der Achse) und versuche, sie kräftig seitlich zu bewegen. Da darf absolut null Spiel sein. Spürst/hörst du ein ‘Knacken’ oder hast spürbares Spiel? Dann sind die Nadellager oder Buchsen fällig.
Wenn du die Schwinge prüfst, checke unbedingt auch die Gelenke der Umlenkung. Ein festgerostetes Lager in der Wippe macht das beste Federbein der Welt nutzlos – das Fahrwerk wird bockig und unsensibel.
Die Kettenflucht: Wenn das Lager extrem ausgeschlagen ist, läuft oft auch die Kette nicht mehr sauber in der Flucht. Das führt zu erhöhtem Verschleiß an Kettenrad und Ritzel.
FAQ
Im normalen Straßenbetrieb ist die Antwort auf die Frage eher eine Kosten- oder Design-Entscheidung. Die Einarmschwinge sieht ohne Zweifel cooler aus und macht den Radwechsel einfacher, während die Zweiarmschwinge bei gleichem Gewicht oft steifer und kostengünstiger in der Herstellung ist.
Das ist sicherheitskritisch! Hier darfst du nicht nach Gefühl arbeiten, denn ein zu festes Anziehen kann den Rahmen gegen die Schwinge verspannen, während ein zu lockeres zu Instabilität führt. Beides sind gefährliche Zustände! Schau’ unbedingt in dein modellspezifisches Hand- oder Werkstattbuch für die richtige Vorgehensweise und die richtigen Werte und nutze einen Drehmomentschlüssel.
Für diejenigen, die jedes Gramm am Bike austarieren, ist ein Schwingenwechsel ein feuchter Traum, der theoretisch problemlos möglich ist, weil es innerhalb bestimmter Modellreihe immer Upgrades gab. Aber auch das ist eine Änderung am Fahrwerk und erfordert in der Regel eine Abnahme durch einen Prüfingenieur (TÜV/Dekra).
Meistens nicht. In 90 % der Fälle kommt das Quietschen von den Lagern der Umlenkhebel (Pro-Link/Knochen). Dort dringt Spritzwasser ein und waschen das Fett aus. Ergebnis: Die Bolzen fangen an zu korrodieren. Ein kurzer Sprühstoß Kriechöl hilft dann nur kurzzeitig, besser ist: Zerlegen, Reinigen und mit wasserfestem Fett neu montieren.
Durch die Geometrie der Hebel (die Umlenkung) wird das Federbein am Ende des Federwegs mechanisch stärker belastet als am Anfang, so dass die Federung bei zunehmendem Druck immer ‘härter’ wird. So hast du feines Ansprechverhalten auf Kopfsteinpflaster, aber genug Reserven bei Schlaglöchern oder Soziusbetrieb.
Ja, hier und da wird diese Methode angewendet von Anbietern, die Kits zum Austausch der Umlenkhebel (meist längere ‘Knochen’) vertreiben. Hierbei wird die Schwinge in einem anderen Winkel angestellt, wodurch das Heck des Motorrads absinkt. Aber Vorsicht: So eine Maßnahme verändert Fahrwerksgeometrie und Ansprechverhalten, sollte mit Gegenmaßnahmen korrelieren und muss zwingend eine ABE oder ein Gutachten vorweisen. In der Regel wird eine Abnahme bei einer Prüforganisation vorzunehmen sein.
