Rahmen Motorrad

Der Motorradrahmen führt die wesentlichen Teile eines Bike wie Motor, Getriebe, Lenkung, Radaufhängung und Antrieb zusammen und lässt sie als Einheit zusammenarbeiten.

Oder in anderen Worten: Der Motorradrahmen ist das strukturelle Fundament, das die Kräfte verteilt, die während der Fahrt auftreten, und beeinflusst das Fahrverhalten, die Stabilität, die Agilität und die Sicherheit des Motorrads.

Die Wahl des richtigen Motorradrahmens hängt von Faktoren wie dem Einsatzzweck des Motorrads, dem Fahrstil, der gewünschten Agilität und dem ästhetischen Geschmack ab. Dabei hat jede Rahmenbauform ihre eigenen Vor- und Nachteile, wobei moderne Motorräder auch innovative Kombinationen und Designs verwenden können, um die besten Leistungsmerkmale zu erreichen.

Als Material zum Einsatz kommen üblicherweise die traditionellen Stahlrahmen oder die gewichtssparenden Aluminiumgussrahmen.

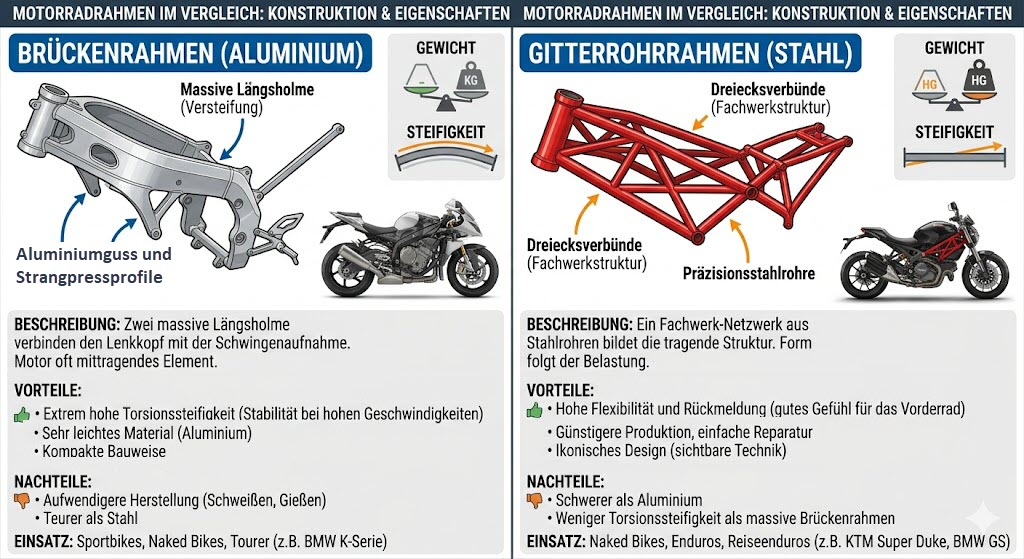

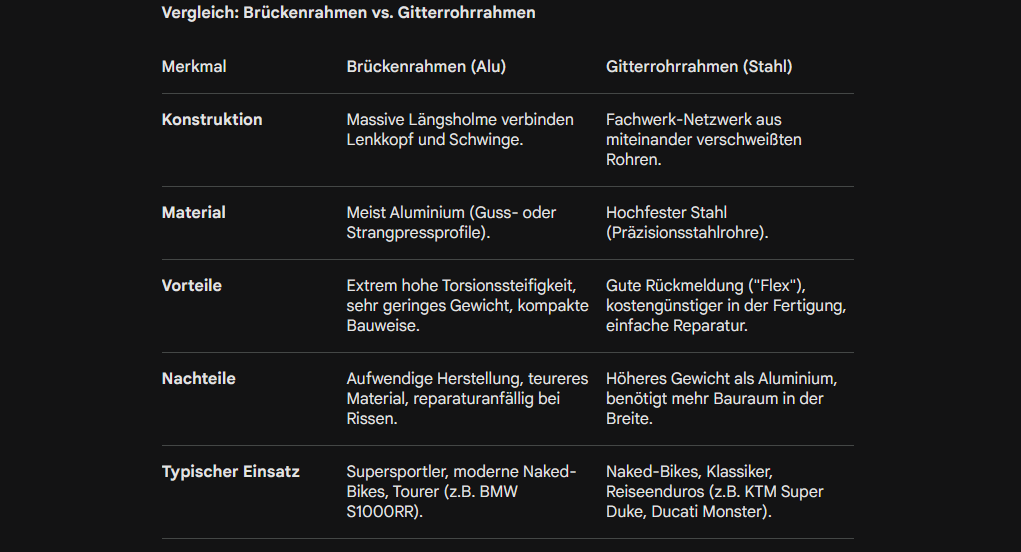

Unterschiede Aluminium- und Stahlrahmen:

Das Kasten- oder Hohlkammerprofil ist eine Fertigungstechnik beim Rahmen– und Felgenbau. Kennzeichen ist, dass die verwendeten Materialien innen hohl gearbeitet sind, eine explizite Kastenform muss hingegen nicht vorliegen.

Diamantrahmen: Die traditionell und am häufigsten verwendete Rahmenbauform. Der Diamantrahmen besteht aus zwei längs verlaufenden Rohren, die durch Querrohre miteinander verbunden sind, und bildet ein ‘Diamant’-förmiges Gerüst. Diese Bauform bietet eine ausgezeichnete Steifigkeit und Stabilität, was zu präzisem Lenkverhalten und guter Fahrstabilität führt. Sie ist in verschiedenen Ausführungen erhältlich, darunter einfache, einteilige Rohrrahmen oder modernere Verbundrahmen. Vorteile sind Stabilität, präzises Lenkverhalten und vielseitige Einsetzbarkeit. Als Nachteil gilt, dass die traditionelle Bauform bei einigen Modellen als konservativ angesehen wird.

Gitterrohrrahmen: Neben Aluminiumrahmen, deren größter Nutzen die Gewichtseinsparung ist, kommen im Rennsport oft Gitterrohrrahmen zum Einsatz. Hierbei handelt es sich um Stahlrahmenvarianten aus geschweißten oder verschraubten Rohren, die aufgrund ihrer Konstruktionen aus Ober-, Diagonal- und Unterrohren überaus stabil und verwindungssteif sind. Sie sind leichter als Diamantrahmen und bieten eine gute Kombination aus Steifigkeit und Flexibilität. Weitere Vorteile sind das geringe Gewicht und das meist gefällige Aussehen. Als Nachteile zu nennen sind die möglicherweise geringere Stabilität und der komplexere Herstellungsprozess.

Einschleifenrahmen (Monocoque): Bei dieser Bauform dient der Rahmen selbst als tragende Struktur, die den Motor und andere Komponenten umgibt. Er besteht aus einer einzigen Schale, die Festigkeit und Struktur bietet. Monocoque-Rahmen werden oft in Hochleistungs- und Rennmotorrädern eingesetzt. Vorteile: Leicht, optimale aerodynamische Eigenschaften, hohe strukturelle Integrität. Nachteile: Teuer in Herstellung und Reparatur, weniger Raum für Anpassungen.

Verbundrahmen: Diese Bauform kombiniert verschiedene Materialien wie Stahl, Aluminium oder Carbon, um die besten Eigenschaften jeder Materialart zu nutzen. Verbundrahmen bieten eine gute Balance zwischen Gewicht, Steifigkeit und Dämpfung. Vorteile: Optimierte Materialnutzung, Balance zwischen Gewicht und Steifigkeit. Nachteile: Komplexere Herstellung, oft teurer.

Strukturell stabile Motorradrahmen sind so konstruiert, dass sie im Alltagsbetrieb bei Beschleunigungen, Bremsungen und gegenüber Zentrifugalkräften (Kurvenfahrten) nicht den auf sie einwirkenden Kräften nachgeben und sich verformen. Idealerweise bleiben sie in allen Situationen und über ihre gesamte Lebensdauer steif und belastbar (wobei sie gleichzeitig möglichst leicht sein und ohne Verstrebungen/Verstärkungen auskommen sollten).

Wichtige Eckdaten:

Lenkkopfwinkel

Der Lenkkopfwinkel beschreibt, wie schräg deine Gabel im Rahmen steht. Gemessen wird er meist gegenüber einer Senkrechten (90° zum Boden).

• Steiler Winkel (z. B. 23° – Supersportler): Das Motorrad reagiert extrem schnell auf Lenkimpulse. Es ist handlich, wirkt aber bei hohem Tempo nervöser.
• Flacher Winkel (z. B. 32° – Chopper/Cruiser): Die Maschine liegt stabil wie ein Brett auf der Autobahn, braucht aber ordentlich Kraft, um in eine enge Kurve gedrückt zu werden.

Nachlauf

Der Nachlauf ist der Abstand (in Millimetern) zwischen zwei Punkten auf dem Boden: 1) Dort, wo die verlängerte Linie des Lenkkopfs den Boden berührt. 2) Dort, wo der Reifen tatsächlich auf dem Boden aufsteht (Radaufstandspunkt).

Die Einkaufswagen-Regel: Denk an die Rädchen an einem Einkaufswagen. Die Aufhängung ist vor dem Rad. Dadurch zieht sich das Rad immer von selbst gerade – das ist der Nachlauf.

• Viel Nachlauf: Hohe Spurtreue und Stabilität (das Motorrad will geradeaus fahren).
• Wenig Nachlauf: Hohe Agilität, aber das Risiko von Lenkerflattern (Shimmy-Effekt) steigt.

Beispiele: Ein Sportrahmen ist so konstruiert, dass der Lenkkopf steil steht, während ein Endurorahmen mehr Nachlauf braucht , damit er im Gelände bei Schlaglöchern nicht sofort wegzuckt.

Merksatz: “Je steiler der Winkel und je kürzer der Nachlauf, desto flinker die Karre. Je flacher der Winkel und je länger der Nachlauf, desto entspannter der Geradeauslauf.”

Bei einem Gebrauchtkauf checke unbedingt den Lenkanschlag. Sind die kleinen Metallnasen am Rahmen deformiert oder nachlackiert, ist das oft das sicherste Zeichen für einen heftigen Sturz, auch wenn die Verkleidung glänzt wie neu.
