Nockenwelle Motorrad

Nockenwellen sind essentielle Komponenten in Motorradmotoren, über die die Steuerung der Ventilöffnungs- und Schließzeiten verläuft. Sie sind die Dirigenten im System und geben den Takt vor – und arbeiten sie nicht präzise, verliert der Motor seine Harmonie.

Über die Steuerkette von der Kurbelwelle angetrieben, drücken die Nocken auf der Welle gegen die Ein- bzw. Auslassventile und öffnen sie, wodurch das Einströmen des Kraftstoff-Luft-Gemischs und das Ausstoßen der Abgase ermöglicht wird. Die Position, Form und Größe der Nocken beeinflussen direkt den Verbrennungsprozess und somit die Leistung, das Drehmoment und die Effizienz des Motors. Hierbei können eine zentrale oder zwei (für Ein- und Auslass getrennt) parallel arbeitende Wellen zum Einsatz kommen.

Die Wahl der Nockenwellenbauform hängt von den gewünschten Leistungsmerkmalen, der angestrebten Drehzahlspanne und den technologischen Zielen ab. Moderne Motorräder verwenden oft fortgeschrittene Steuerungstechnologien wie DOHC und VVT, um optimale Leistung, Effizienz und Emissionskontrolle zu erreichen.

VVT: Moderne Systeme wie die variable Ventilsteuerung (VVT) gehen einen Schritt weiter als herkömmliche Nockenwellen und verschieben sie (die Nockenwelle) je nach Drehzahl. Im Ergebnis kann der Motor im Stadtverkehr handzahm und sparsam arbeiten, während er auf der Landstraße zur Sache geht.

Die Nockenwelle bestimmt, wie bereits angedeutet, die Drehmoment- und Leistungsabgabe und somit das Verhalten eines Motorradmotors, das heißt, nicht die Leistung (PS) an sich, wohl aber die Frage, wo und wie die beiden Komponenten letztlich den jeweiligen Motor prägt: mit hohen Drehzahlen für einen sportlichen Auftritt oder mit maximalem Drehmoment im niedrigen oder mittleren Drehzahlbereich für beschleunigungskräftige Maschinen. Eine große Rolle spielen hierbei die folgenden Eigenschaften:

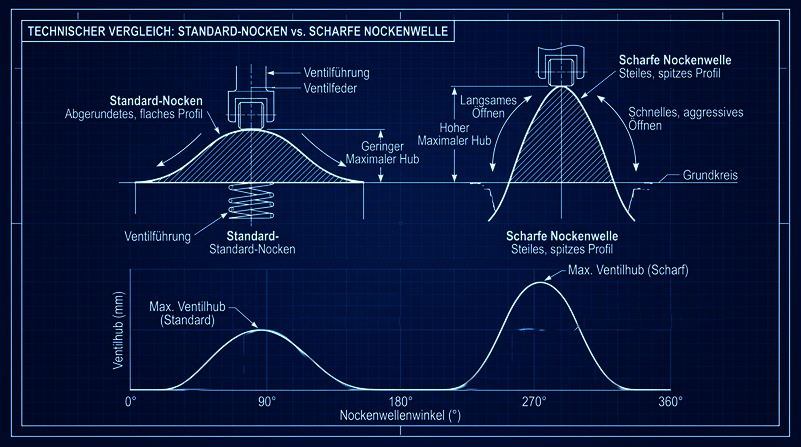

Viele Einsteiger denken beim Tuning an eine ‘scharfe Nockenwelle’, die obenrum tatsächlich ein paar Extra-PS rausholen kann.

Aber Vorsicht: Auch wenn der Austausch von Nockenwellen als Tuningmaßnahme Sinn machen kann, sollte er nicht für sich alleine erfolgen, sondern unter Berücksichtigung anderer Kennungen wie Hubraum, Fahrwerk, Kompression und anderen Motormodifikationen erfolgen.

So kann man für die Rennstrecke obenrum 5 PS mehr auf die Waage bringen, im Alltag kann es allerdings den Durchzug im Keller komplett verhageln. Wer eine scharfe Welle verbaut, muss im Prinzip auch bereit sein, öfter zu schalten. Für Tourenfahrer ist eine Drehmoment-optimierte Welle deshalb fast immer die bessere Wahl.

Wenn die gehärtete Oberfläche der Nocken kleine Ausbrüche zeigt, ist die Welle Schrott. Das passiert oft durch schlechtes Öl oder extrem lange Standzeiten ohne Ölfilm.

Kipphebel: Über die Kipphebel werden über die Ausstülpungen der Nockenwelle (Exzenter) die Ein- und Auslassventile gesteuert (alternativ über Stoßstangen), im Prinzip wie eine Wippe. Die Stange oder die Welle sorgt für die Kippbewegung, der Hebel drückt die Ventile und eine Feder bringt Letztere in die Ausgangsstellung zurück.

Schlepphebel: Hebelkonstruktion, bei der die einwirkende Kraft geringer als bei Kipphebeln und die Ventilspieleinstellungen einfacher sind.

Nockenwellen drehen sich prinzipiell mit der halben Geschwindigkeit der Kurbelwelle. Dies lässt sich über Zahnräder, Steuerketten und Zahnriemen erreichen, meist ist eine Kette der Fall. Zahnräder produzieren hierbei die genausten Steuerzeiten über einen sehr langen Zeitraum, währen die günstigeren Ketten empfindlich auf Temperaturen und Verschleiß reagieren, die zu ungenauen Steuerzeiten führen.

Hörst du ein metallisches Rasseln im Leerlauf oder beim Lastwechsel? Meist ist es verschlissene Steuerkette oder ein nicht mehr funktionierender, weil gelängter Steuerkettenspanner. In beiden Fällen liegt die Kette nicht mehr stramm genug an und produziert das genannte Rasseln. Über kurz oder lang kann die Kette dabei auch reißen – mit ernsten Folgen für den Motor, da ein Kolben mit Sicherheit in ein geöffnetes Ventil crashen wird.

Übrigöns: Die Nockenwelle ist das Bauteil, das am weitesten von der Ölpumpe entfernt ist. Wer seinen Motor im kalten Zustand sofort hochjagt, riskiert Trockenlauf an den Nockenprofilen, da das Öl oben im Kopf noch nicht den vollen Druck aufgebaut hat.

Einfache Nockenwelle (SOHC): Single Overhead Camshaft (SOHC) bedeutet, dass eine Nockenwelle im Zylinderkopf sitzt und die Ventile direkt über Nockenstößel oder Schlepphebel steuert. Dies ist eine häufige Bauform in vielen Motorrädern. Vorteile: Einfache Konstruktion, geringere Komplexität, weniger Teile. Nachteile: Begrenzte Kontrolle über die Ventilsteuerung, weniger effiziente Leistungsabgabe bei höheren Drehzahlen.

DOHC: Hier übernimmt je eine Nockenwelle die Steuerung der Einlass- bzw. der Auslassventile, vor allem in Hochleistungsmotoren anzutreffen.

Königswelle: Nockenwellenantrieb über zwei Kegelradpaare an Kurbel- und Nockenwelle. Hierbei treibt die Kurbelwelle über eine Umlenkung von 90 Grad durch das erste Kegelradpaar die Königswelle und diese über das zweite Paar und ebenfalls einer Umlenkung von 90 Grad die Nockenwelle an.

Twin Cam oder DOHC (Double Overhead Camshaft): Ventilsteuerung mit zwei oben liegenden Wellen, eine für jeden Zylinder bzw. jede Zylinderbank, die jeweils die Einlassventile oder die Auslassventile direkt oder über Schlepp- oder Kipphebel steuert. Diese Bauform erlaubt eine präzisere Steuerung der Ventilöffnungs- und Schließzeiten und ermöglicht höhere Drehzahlen und Leistung. Als Nachteile gelten die komplexere Bauweise, der höhere Wartungsaufwand und die höheren Herstellungskosten. Angetrieben werden die Wellen über Ketten, Königswellen, Zahnräder oder außerhalb des Motorgehäuses verbaute Zahnriemen.

VVT (Variable Valve Timing): Diese Technologie ermöglicht die Veränderung der Nockenwellenposition und des Timings, um die Ventilsteuerung an unterschiedliche Fahrbedingungen anzupassen. Dies verbessert die Effizienz, Leistung und Abgasemissionen. Nachteile: Kann teurer in der Herstellung sein, erfordert komplexe Steuerungssysteme.

OHC (Overhead Camshaft): Wie DOHC, nur mit einer einzelnen zentralen, oben liegenden Welle.

OHV (Overhead Valves): Ventilsteuerung mit einer unten liegenden Nockenwelle über im Zylinderkopf verlaufende Stoßstangen und obere Kipphebel. Nicht geeignet für hohe Umdrehungszahlen, dafür wartungsarm. Bei modernen Motorrädern sind OHV-gesteuerte Motoren kaum noch anzutreffen (bei US-Choppern gehören sie aber oft zur Grundausstattung).

Desmodromische Ventilsteuerung: Bei dieser Technologie werden die Ventile nicht nur durch die Nocken geöffnet, sondern auch durch spezielle Mechanismen geschlossen. Dies ermöglicht präzise Kontrolle über die Ventilbewegungen und verhindert Ventilfloat bei hohen Drehzahlen. Vorteile: Präzise Kontrolle über Ventilöffnung und -schließung, hohe Drehzahlleistung. Nachteile: Komplex und wartungsintensiv, höhere Kosten.

Die Königswelle ist so etwas wie die Aristokratin unter den Antrieben. Hier wird, wie oben bereits erwähnt, die Kraft über eine starre Welle und zwei Kegelradpaare nach oben zum Zylinderkopf geleitet.

Der Reiz: Es gibt keine Kette, die sich längen kann, und keine Riemen, die reißen. Die Steuerzeiten sind extrem präzise und über Jahrzehnte stabil. (Wer einmal das verchromte Rohr an der Seite einer alten Ducati Bevel oder einer modernen Kawasaki W800 gesehen hat, weiß: Das ist kein bloßes Bauteil, das ist Schmuck.)

Der Nachteil: Die Herstellung ist nahezu unfassbar teuer, und das Einstellen des Flankenspiels der Zahnräder (über winzige Passscheiben) ist eine Arbeit für Uhrmacher unter den Mechanikern. Muss man sich leisten können, aber immerhin: Wer so etwas fährt, schraubt nicht nur – er zelebriert Maschinenbau.
